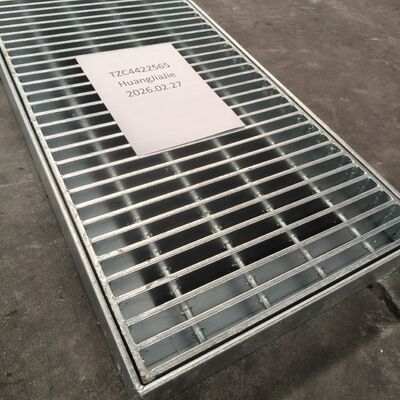

Grigliato in acciaio per carichi pesanti con passo delle barre portanti di 30 e 40 mm per scenari industriali ad alto carico

1. Specifiche

• Barra portante: le dimensioni comuni includono 25×3mm, 25×4mm, 30×5mm, 40×5mm, 50×5mm, 75×10mm, ecc.; i tipi opzionali sono tipo liscio, tipo seghettato e tipo a I, con il tipo seghettato raccomandato per aree soggette a scivolamento. Sono disponibili anche dimensioni standard USA come 1''×3/16'', 1-1/4''×3/16''.
• Passo barre portanti: varia da 12,5 mm a 60 mm, con 30 mm e 40 mm come passi più comunemente raccomandati per scenari industriali; il passo di 60 mm è appositamente progettato per l'industria mineraria per prevenire schizzi di minerali.
• Barra trasversale: il diametro varia da 5 mm a 8 mm, con barre quadre ritorte o barre tonde come tipi comuni; il passo della barra trasversale è 38 mm, 50 mm, 76 mm o 100 mm, tra cui 50 mm e 100 mm sono ampiamente utilizzati.
• Dimensioni complessive: la lunghezza può essere personalizzata da 1m a 12m, la larghezza da 0,6m a 1,2m (personalizzabile in base alle esigenze del progetto); deviazione ammissibile: lunghezza +0/-5mm, larghezza ±5mm; la non perpendicolarità della barra portante non deve superare il 10% della sua larghezza.

2. Materiale

• Acciaio al carbonio: Q235B e Q345B sono i più comunemente usati. Q235B ha una resistenza alla trazione di 370-500MPa e una resistenza allo snervamento di 235MPa, adatto per ambienti asciutti interni ed esterni generici per carichi pesanti; Q345B ha una resistenza alla trazione di 470-630MPa e una resistenza allo snervamento di 355MPa, con una capacità di carico superiore del 50% rispetto a Q235B, adatto per scenari più esigenti come terminali portuali e centrali elettriche.
• Acciaio inossidabile: 304 e 316L. L'acciaio inossidabile 304 ha una resistenza alla trazione di 205MPa, con buona resistenza alla corrosione, adatto per ambienti mediamente corrosivi; l'acciaio inossidabile 316L ha una resistenza alla trazione di 290MPa, eccellente resistenza alla corrosione acida, alcalina e salina, adatto per ambienti difficili come impianti chimici e aree costiere, raggiungendo 15 anni di funzionamento senza manutenzione in scenari corrosivi.
• Acciaio basso legato: l'acciaio basso legato ad alta resistenza è opzionale per scenari di carico estremamente pesanti, che può migliorare significativamente la resistenza alla compressione locale attraverso un design strutturale ottimizzato.

3. Colore

• Zincatura a caldo: il colore predefinito è bianco-argento, grigio chiaro o giallo chiaro; dopo il trattamento di passivazione, si possono ottenere colori come verde-blu, nero o giallo, che ha un'eccellente resistenza agli agenti atmosferici e alla corrosione, adatto per progetti municipali esterni, ponti e impianti industriali.
• Verniciatura a polvere/pittura: sono disponibili una varietà di colori, tra cui grigio scuro in stile industriale, nero, azzurro in stile commerciale, bianco sporco e colori di avvertimento come rosso e giallo per aree speciali. Gli scenari esterni adottano rivestimenti resistenti al sole e all'invecchiamento per evitare lo sbiadimento, mentre gli scenari interni possono essere personalizzati in base allo stile di decorazione.
• Colore naturale dell'acciaio inossidabile: lucentezza metallica bianco-argento, nessun trattamento superficiale aggiuntivo richiesto, adatto per aree commerciali di fascia alta o aree di trasformazione alimentare che richiedono prestazioni pulite e resistenti alla corrosione.

4. Applicazione

• Campi industriali: impianti petrolchimici, centrali elettriche, aree minerarie, impianti di produzione automobilistica, magazzini logistici, ecc., utilizzati come piattaforme industriali, passerelle di manutenzione, piattaforme di supporto per attrezzature, coperture di trincee e aree operative di macchinari pesanti, in grado di sopportare carichi dinamici di carrelli elevatori, gru e altre attrezzature.
• Ingegneria municipale: ponti, cavalcavia, passerelle pedonali, canali di drenaggio, parcheggi, ecc., utilizzati come lastre di pavimentazione, coperture di scarico e gradini delle scale, con prestazioni antiscivolo e anticorrosione per adattarsi ad ambienti esterni difficili.
• Scenari speciali: terminali portuali, aree costiere, aree di corrosione chimica, officine ad alta temperatura, ecc., personalizzati in base alle caratteristiche ambientali per garantire prestazioni stabili in condizioni estreme.

5. Parametri chiave

• Capacità di carico: la capacità di carico statico varia da 1000 kg/m² a 2000 kg/m² per il tipo per carichi pesanti e superiore a 2000 kg/m² per il tipo extra-pesante; carico uniformemente distribuito (UDL) ≥5kN/m², carico concentrato (CL) ≥20kN, il carico dinamico richiede un margine di sicurezza aggiuntivo del 20%-30%; la campata massima di grado per carichi pesanti (Grado B) può raggiungere 1,5 m con CL ≥30kN.
• Resistenza alla corrosione: spessore del rivestimento di zincatura a caldo ≥80μm, durata di resistenza alla corrosione ≥15 anni in ambiente generale; l'acciaio inossidabile 316L può resistere alla corrosione acido-base per lungo tempo; il trattamento di passivazione può migliorare ulteriormente la resistenza alla corrosione dei prodotti zincati.

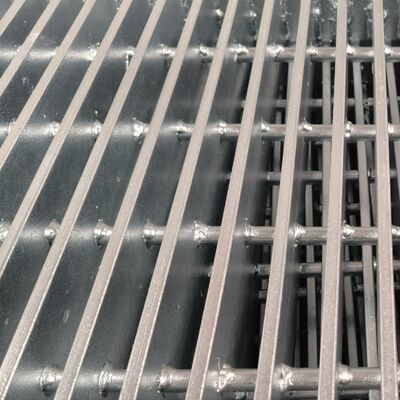

• Standard di saldatura: adotta processo di saldatura automatico, resistenza della saldatura ≥90% del metallo base, nessun difetto di saldatura come crepe e pori; la superficie della barra trasversale non deve superare la superficie della barra portante di 1 mm e le due estremità della barra trasversale non devono superare la superficie laterale del grigliato di 2 mm.
• Standard esecutivi: GB/T 700 (Cina), ASTM A36/A123 (USA), EN 10025/EN 1090 (UE), AS 1657 (Australia), YB/T 4001.1-2007 (standard cinese per grigliati in acciaio).
• Peso: calcolato in base alla densità del materiale e alle dimensioni strutturali, generalmente 30-100 kg/m², il peso specifico può essere personalizzato in base alle specifiche.
