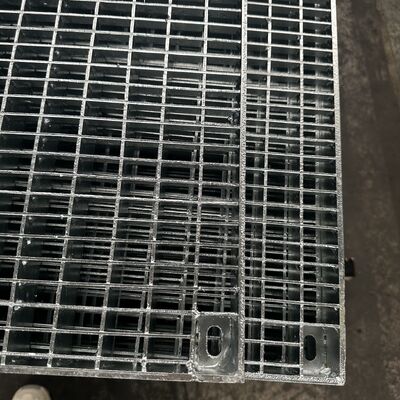

Griglie industriali in acciaio con spaziatura e carico standard

1. Specifiche

• Specifiche delle barre portanti: Le dimensioni comuni includono 20x3mm, 25x3mm, 30x3mm, 32x5mm, 40x5mm, 50x5mm, ecc. (spessore x larghezza). La spaziatura tra le barre portanti varia tipicamente da 20 mm a 100 mm, con 30 mm e 40 mm che sono gli standard del settore per uso generale.
• Specifiche delle barre trasversali: L'acciaio quadrato ritorto è il materiale preferito per le barre trasversali, disponibile in dimensioni come 6x6mm, 8x8mm e 10x10mm. La spaziatura delle barre trasversali varia da 50 mm a 200 mm, con una spaziatura di 100 mm che bilancia capacità di carico ed efficienza dei costi per la maggior parte delle applicazioni di pavimentazione e piattaforme.
• Dimensioni del pannello: I pannelli standard vanno da 1m a 1,2m di larghezza e da 2m a 6m di lunghezza, ma dimensioni personalizzate (ad esempio, pannelli più larghi per piattaforme su larga scala o lunghezze più corte per gradini di scale) sono facilmente disponibili per adattarsi ai disegni del progetto.

2. Materiali

• Acciaio al carbonio: Realizzato in acciaio Q235 o Q355, il grigliato in acciaio al carbonio è l'opzione più economica, offrendo un'eccellente resistenza meccanica. Richiede un trattamento superficiale (ad esempio, zincatura) per resistere alla corrosione ed è ideale per ambienti interni, asciutti o a bassa umidità come magazzini e piattaforme interne.
• Acciaio inossidabile: Disponibile nei gradi 304, 316 e 316L, il grigliato in acciaio inossidabile eccelle nella resistenza alla corrosione. Il grado 304 è perfetto per ambienti esterni o chimici lievi, mentre i gradi 316/316L resistono all'acqua salata, agli acidi e ai prodotti chimici aggressivi, rendendoli essenziali per impianti marini, impianti di trasformazione alimentare e fabbriche chimiche.
• Lega di alluminio: Leggero (circa un terzo del peso dell'acciaio) e naturalmente resistente alla corrosione, il grigliato in lega di alluminio è adatto per progetti sensibili al peso come impianti aerospaziali, ponti pedonali e strutture costiere dove una riduzione del carico è fondamentale.

3. Opzioni di colore

• Zincatura a caldo (HDG): Il trattamento più diffuso, che fornisce una finitura grigio-argento con uno spessore del rivestimento di zinco di ≥85μm. Offre una resistenza alla corrosione di lunga durata (15-20 anni in ambienti esterni) ed è ampiamente utilizzato in impianti industriali, ponti e infrastrutture municipali.
• Verniciatura a polvere: Offre colori personalizzabili (rosso, blu, verde, giallo, grigio, ecc.) con una finitura resistente all'usura e protettiva dai raggi UV. Ideale per edifici commerciali, parchi e applicazioni decorative dove l'aspetto visivo è importante.
• Verniciatura: Fornisce una corrispondenza flessibile dei colori ma una minore durata rispetto alla zincatura o alla verniciatura a polvere. Adatto per spazi interni a bassa usura dove il coordinamento dei colori è una priorità.
• Finitura naturale in acciaio inossidabile: Un aspetto metallico argentato ed elegante con resistenza intrinseca alla corrosione, che non richiede rivestimenti aggiuntivi, perfetto per design architettonici moderni e ambienti igienici.

4. Applicazioni

• Settore industriale: Piattaforme di fabbrica, passerelle, gradini di scale, soppalchi, supporti per nastri trasportatori e piattaforme petrolifere. La sua elevata capacità di carico (fino a 25 kN/m²) e la superficie antiscivolo garantiscono la sicurezza dei lavoratori in ambienti gravosi.
• Infrastrutture e ingegneria municipale: Impalcati di ponti, griglie di drenaggio, griglie per marciapiedi, stazioni della metropolitana e impianti di trattamento delle acque reflue. Il design a griglia aperta consente all'acqua, ai detriti e all'aria di circolare, prevenendo accumuli e riducendo la manutenzione.
• Edifici commerciali e civili: Atri di centri commerciali, garage, ponti pedonali, terrazze sui tetti e pavimentazioni di balconi. Unisce durata ed estetica moderna, migliorando sia la funzionalità che l'appeal del design.
• Ambienti speciali: Imbarcazioni marine, piattaforme offshore (acciaio inossidabile o zincato), impianti di trasformazione alimentare (acciaio inossidabile 316), impianti chimici (materiali resistenti alla corrosione) e vie di fuga antincendio (superfici antiscivolo seghettate).

5. Parametri chiave

• Capacità di carico: Misurata dal carico massimo sicuro (kN/m²) o dalla resistenza alla flessione (MPa). Ad esempio, barre portanti da 30x5mm con spaziatura di 30mm supportano 5-10 kN/m² (uso pedonale), mentre barre da 50x5mm con spaziatura di 40mm gestiscono 15-25 kN/m² (veicoli leggeri).
• Resistenza allo scivolamento: Barre portanti seghettate o motivi in rilievo raggiungono un coefficiente di resistenza allo scivolamento ≥0,5 su superfici bagnate, conformi agli standard internazionali (OSHA, EN 14411) per la sicurezza sul lavoro.
• Resistenza alla corrosione: Dipende dal materiale e dal trattamento: l'acciaio al carbonio zincato a caldo resiste alla ruggine, l'acciaio inossidabile 304 resiste a prodotti chimici lievi e il 316/316L resiste all'acqua salata e a reagenti aggressivi.
• Peso: Il grigliato in acciaio al carbonio pesa 20-50 kg/m², l'acciaio inossidabile 25-60 kg/m² e la lega di alluminio 8-15 kg/m², influenzando le considerazioni sul trasporto, l'installazione e il carico strutturale.
• Integrità strutturale: Il grigliato in acciaio saldato presenta giunti di saldatura con resistenza al taglio ≥3,6 kN (standard EN), mentre il grigliato bloccato utilizza sistemi di bloccaggio meccanico per un facile smontaggio e riutilizzo.
